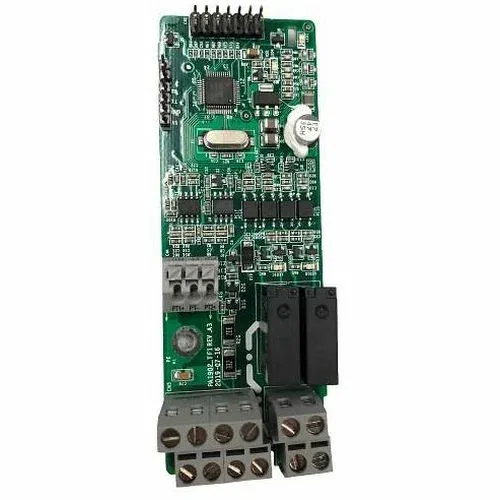

I/O плата ввода-вывода EC-IO502-00 (Применимо для серий: GD350/GD350A/GD350-19/IPE300/); Плата расширения входов/выходов
Плата расширения входов/выходов EC-IO502-00 — это дополнительный модуль для преобразователей частоты серии INVT GD350 и GD350-19, предназначенный для расширения функциональных возможностей привода. Установка данной платы для преобразователя частоты позволяет увеличить количество каналов ввода-вывода, что даёт возможность подключать больше периферийных устройств, датчиков и исполнительных механизмов без замены самого частотного преобразователя.
Платы для частотных преобразователей серии EC-IO502-00 особенно востребованы в задачах, где требуется точный контроль технологических параметров: измерение температуры, приём импульсных сигналов, коммутация внешних цепей через релейные выходы.
С какими устройствами совместима
Плата работает с сериями преобразователей частоты:
- GD350, GD350A, GD350-19, IPE300
Функциональные возможности
- 4 дискретных входа, один из которых поддерживает PTC-термистор — прямое подключение датчика температуры двигателя для тепловой защиты.
- Вход Pt100 — подключение платинового термометра сопротивления (трёхпроводная схема), диапазон –20…+200 °C.
- Вход Pt1000 — подключение высокоточного платинового датчика (т трёхпроводная схема), диапазон –50…+300 °C.
- 2 релейных выхода — одноконтактные нормально замкнутые (NC), коммутация внешних цепей сигнализации, блокировок, исполнительных устройств.
- Импульсный вход — возможность задания частоты вращения от внешнего энкодера или импульсного датчика.
- 2 аналоговых входа — приём сигналов 0–10 В или 0/4–20 мА от внешних датчиков и регуляторов.
Установка платы для частотного преобразователя INVT GD350 выполняется в штатный слот расширения. Модуль не требует внешнего питания — все необходимые напряжения подаются с шины ПЧ.
Особенности и преимущества
- Гибкость конфигурации. Плата для преобразователя частоты EC-IO502-00 позволяет адаптировать привод под нестандартные задачи без приобретения более дорогого ПЧ с большим количеством встроенных входов/выходов.
- Тепловая защита двигателя. Встроенный канал PTC даёт возможность организовать защиту обмоток электродвигателя от перегрева напрямую, минуя внешние устройства.
- Точное измерение температуры. Два независимых канала Pt100 и Pt1000 позволяют контролировать температуру в двух точках одновременно — например, обмотки двигателя и технологической среды.
- Компактное исполнение. Модуль расширения устанавливается внутрь корпуса ПЧ, не увеличивая габариты шкафа управления, степень защиты IP20.
- Совместимость. Полностью интегрируется в экосистему INVT GD350 и GD350-19, распознаётся автоматически при подключении, настраивается через штатное меню ПЧ.
Примечание по совместимости
Плата расширения входов/выходов EC-IO502-00 встроена на заводе-изготовителе в модели частотно-регулируемого привода INVT GD350/GD350-19 мощностью 7,5 кВт и выше. Для моделей мощностью менее 7,5 кВт данная плата не является обязательной и приобретается отдельно при необходимости расширения функционала.
Применение
Платы для частотных преобразователей INVT серии EC-IO502-00 используются в составе электропривода GD350/GD350-19 в следующих отраслях:
- Насосные станции и системы водоснабжения
- Вентиляционное и климатическое оборудование (HVAC)
- Конвейерные линии и транспортёры
- Дробильно-сортировочное оборудование
- Текстильные и печатные машины
- Деревообрабатывающие станки
- Системы точного позиционирования с обратной связью по энкодеру
|
Производитель
|
INVT
|
|
Тип устройства
|
Плата расширения (модуль расширения)
|
|
Совместимость
|
ПЧ INVT GD350, GD350A, GD350-19, IPE300
|
|
Аналоговые входы
|
2
|
|
Дискретные входы
|
4 (в том числе 1 PTC)
|
|
Температурные входы
|
1 × Pt100, 1 × Pt1000
|
|
Дискретные выходы
|
2 релейных выхода (одноконтактные, нормально замкнутые)
|
|
Импульсный вход (задание частотой)
|
Да
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
от –10 до +50 °C
|
