Плата коммуникационная EC-TX107 (Применимо для серий: GD800, GD300, GD35)
Плата связи (протокол) EC-TX107 BACnet/IP для ПЧ INVT GD800 Pro

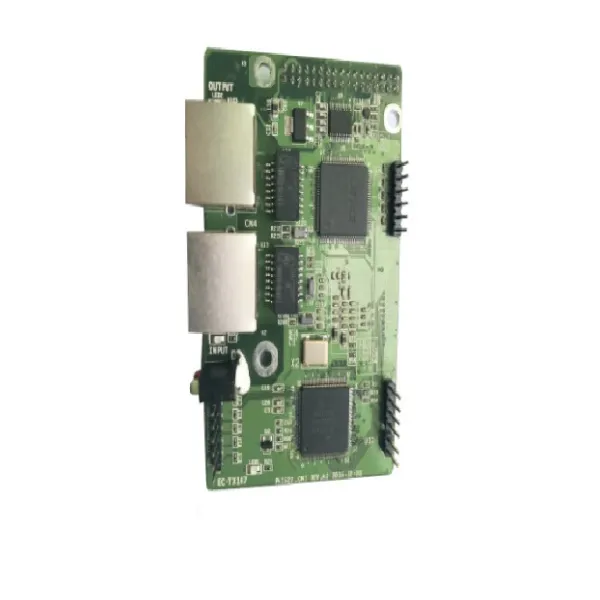

EC-TX107 (BACnet) — это специализированная коммуникационная плата расширения, разработанная для частотных преобразователей INVT серий GD300-16 и GD800 Pro. Устройство обеспечивает интеграцию привода в промышленные сети автоматизации зданий и технологических процессов по открытому протоколу BACnet/IP.
Совместимость
|
Параметр
|
Значение
|
|
Серии ПЧ
|
GD300-16, GD800 Pro
|
|
Производитель
|
INVT
|
|
Протокол
|
BACnet/IP
|
|
Интерфейс
|
RS-485
|
Функциональные возможности
- Поддержка BACnet/IP — полноценная реализация открытого протокола для систем диспетчеризации и управления инженерным оборудованием (BMS/BMCS).
- Интерфейс RS-485 — обеспечивает надёжное подключение привода к промышленной сети, в том числе на протяжённых линиях.
- Простая установка — плата монтируется непосредственно в соответствующий слот расширения преобразователя частоты, не требуя внешнего монтажа и дополнительных конфигураций.
- Промышленное исполнение — степень защиты IP20, предназначена для установки внутри шкафов автоматики и закрытых электрощитов.
Технические характеристики
|
Характеристика
|
Значение
|
|
Тип устройства
|
Плата расширения (коммуникационная)
|
|
Протокол
|
BACnet/IP
|
|
Физический интерфейс
|
RS-485
|
|
Степень защиты
|
IP20
|
|
Совместимые серии ПЧ
|
GD300-16, GD800 Pro
|
|
Производитель
|
INVT
|
Комплект поставки
- Плата EC-TX107 (BACnet) — 1 шт.
- Руководство по эксплуатации (версия 1.2)
Область применения
Плата EC-TX107 востребована на объектах, где используется централизованная система диспетчеризации по протоколу BACnet: вентиляционные и насосные установки, системы ОВК, промышленные линии с управлением от BMS-контроллеров. Устройство позволяет передавать параметры работы привода (скорость, ток, напряжение, аварийные коды) и получать команды управления без использования дискретных и аналоговых сигналов.
