Плата коммуникационная EC-TX502-1 (Применимо для серий: GD350/GD350A/GD350-19/IPE300/)

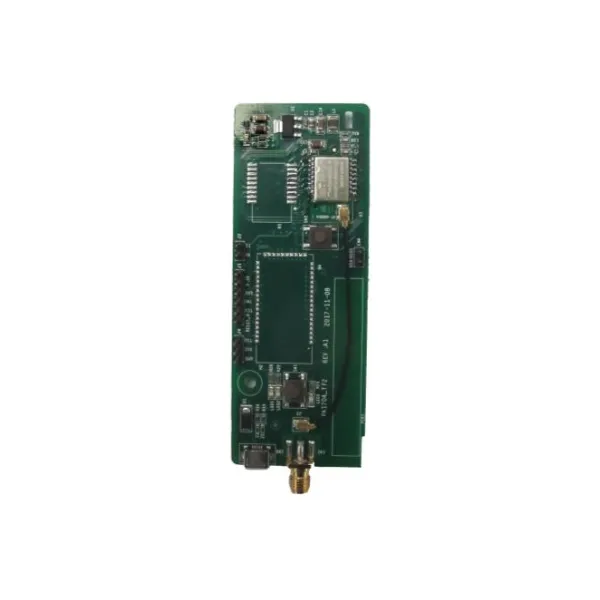

EC-TX502-1 — модуль расширения Wi-Fi для преобразователей частоты INVT серий GD350 / GD350-19 / GD350A
Назначение
EC-TX502-1 представляет собой сменную коммуникационную плату расширения, устанавливаемую в слот расширения преобразователей частоты INVT семейства Goodrive 350 (GD350, GD350-19, GD350A, GD350 IP55, GD350-UL). Модуль обеспечивает интеграцию привода в беспроводную сеть Wi-Fi для локального и удалённого мониторинга параметров, конфигурирования и диагностики.
Технические характеристики
|
Параметр
|
Значение
|
|
Стандарт беспроводной связи
|
IEEE 802.11b/g/n (2,4 ГГц)
|
|
Режимы работы Wi-Fi
|
- AP Server
- STA Server
- STA Client
|
|
Интерфейс подключения к ПЧ
|
Внутренняя шина слота расширения GD350
|
|
Физический интерфейс ПЧ
|
RS-485 (встроенный порт привода)
|
|
Максимальная дальность связи (прямая видимость)
|
30 м
|
|
Тип антенны
|
Встроенная (PCB-антенна на плате)
|
|
Класс защиты оболочки (IP)
|
IP20
|
|
Диапазон рабочих температур
|
−10…+50 °C
|
|
Габаритные размеры (Ш × Г)
|
39 × 108 мм
|
|
Производитель
|
INVT
|
Функциональные возможности
Локальный и удалённый мониторинг. Приложение INVT Mobile APP (Android/iOS) позволяет считывать и изменять параметры привода, отслеживать состояние, токи, частоту вращения и коды ошибок в реальном времени через Wi-Fi-соединение.
Беспроводной осциллограф. Поддержка функции локального беспроводного осциллографа даёт возможность наблюдать форму сигналов привода непосредственно в мобильном приложении без подключения внешнего измерительного оборудования.
Три режима работы Wi-Fi:
- AP Server — модуль создаёт собственную точку доступа; инженер подключается напрямую со смартфона/планшета без необходимости в инфраструктурной сети.
- STA Server — модуль подключается к существующей Wi-Fi-сети предприятия в режиме станции и ожидает входящих соединений от клиента (приложения).
- STA Client — модуль подключается к существующей Wi-Fi-сети и сам инициирует соединение с удалённым сервером, что позволяет реализовать централизованный мониторинг парка приводов.
Совместимость с IoT-инфраструктурой. Беспроводное подключение упрощает интеграцию привода в системы промышленного интернета вещей (IIoT) без прокладки дополнительных кабельных линий.
Исполнения серии EC-TX502
|
Модель
|
Тип антенны
|
Рекомендуемое применение
|
|
EC-TX502-1
|
Встроенная (на плате)
|
Машины в литых металлических корпусах (molded case machines), где корпус не экранирует сигнал в достаточной степени
|
|
EC-TX502-2
|
Внешняя, на магнитном основании (присоска)
|
Станки и установки с корпусом из листового металла (sheet metal machines), где экранирование требует выноса антенны наружу
|
Условия эксплуатации
- Температура хранения:−40…+70 °C
- Относительная влажность: ≤95 %, без конденсации
- Степень защиты: IP20 — предназначен для установки внутри корпуса преобразователя частоты или шкафа управления. Прямое воздействие влаги и пыли не допускается.
Совместимость
|
Серия привода
|
Совместимость
|
|
GD350
|
Полная
|
|
GD350-19
|
Полная
|
|
GD350А
|
Полная
|
|
GD350 IP55
|
Полная (при установке внутри отсека управления)
|
|
GD350-UL
|
Полная
|
Примечания
- Питание модуля осуществляется от внутренней шины преобразователя частоты; внешний источник питания не требуется.
- Модуль устанавливается в стандартный слот расширения ПЧ. Монтаж не требует пайки или специального инструмента.
- Для корректной работы может потребоваться обновление прошивки привода до версии, поддерживающей коммуникационные карты серии EC-TX502.
- При эксплуатации в условиях значительных электромагнитных помех (ЭМП) фактическая дальность связи может снижаться относительно паспортных 30 м. Рекомендуется предварительное тестирование на объекте.
