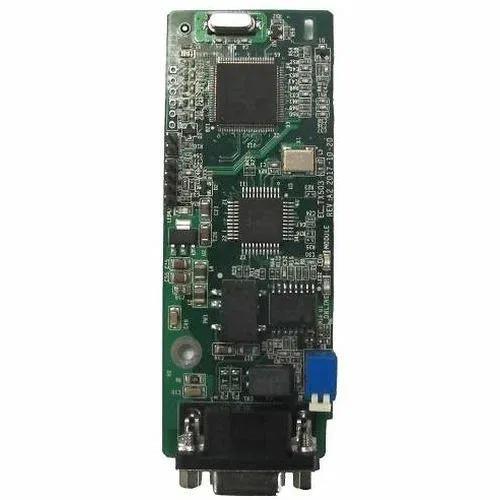

Плата коммуникационная EC-TX103 (Применимо для серий: GD800/GD300/GD35/CH); Поддержка Ethernet и Profibus-DP
Назначение
Это плата расширения (модуль интерфейса). Её добавляют в некоторые преобразователи частоты INVT, чтобы подключить их к промышленной сети PROFIBUS-DP. С такой связкой внешний контроллер (работающий в режиме PROFIBUS-DP Master) может управлять ПЧ: считывать его состояние, отдавать команды и менять настройки.
С какими устройствами совместима
Плата работает с сериями преобразователей частоты:
- GD35, GD300, GD300-16, GD800 (в том числе GD800 Pro), CH
Что она поддерживает
- Интерфейс: PROFIBUS-DP.
- Скорость обмена: настраивается на контроллере в диапазоне от 9,6 кбит/с до 12 Мбит/с.
- Форматы данных: используются три варианта — 32 байта, 12 байт или 6 байт.
- Режимы работы: чтение и запись.
- Организация данных: зона параметров (4 слова), зона данных процесса (11 слов).
- Питание: 5 В.
- Степень защиты: IP20.
- Габариты (Ш×Г×В): 86×86×16,6 мм.
Несколько советов
- Перед установкой обязательно проверьте в документации к вашему преобразователю частоты, поддерживает ли он эту плату программно.
- Для работы потребуется контроллер с поддержкой PROFIBUS-DP в режиме Master.
- В комплекте с платой иногда идут дополнительные материалы (например, CD с GSD-файлами) — не потеряйте их, они пригодятся при настройке.
